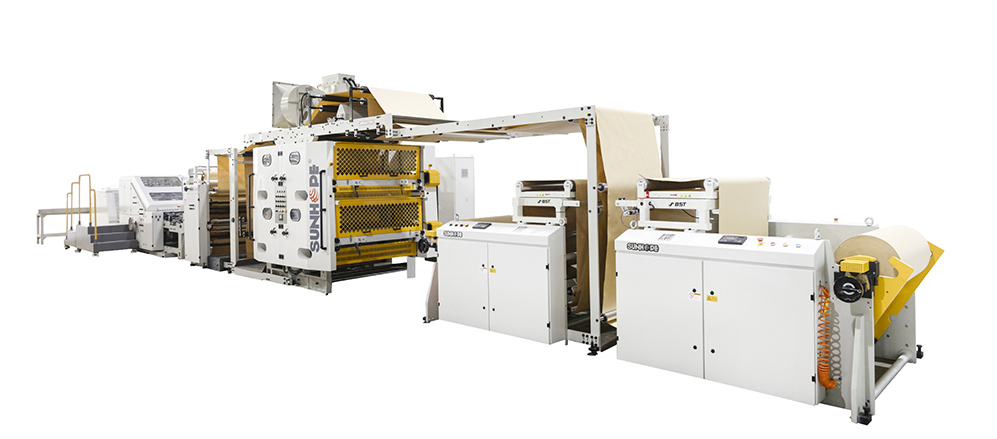

Máquina para hacer bolsas de papel con fondo cuadrado, tipo rollo continuo, SBH330B+DL02
Nuestra máquina para hacer bolsas de papel con fondo cuadrado, tipo rollo continuo serie SBH150B/330/450B añade una unidad de dos pliegues de conducción servo DL01/02/03 en línea para poder producir bolsas de papel con laminación de película completa interna o bolsas de papel con dos pliegues. Se utiliza ampliamente para la producción de bolsas de harina y presenta un potencial en el mercado para el cliente, así como también un valor de ventas mejorado del producto terminado.
-

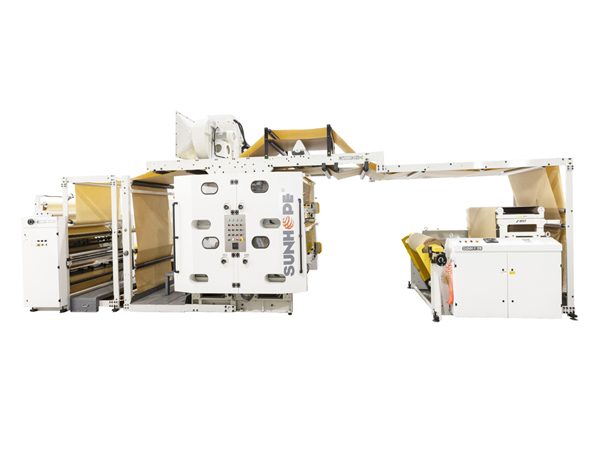

Unidad de dos pliegues
-

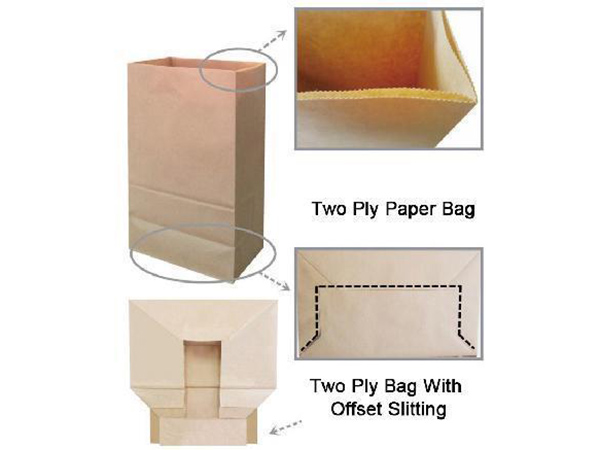

Diagrama esquemático de la bolsa
Información técnica
-
Modelo:
SBH150+DL01 - Grosor del papel (g/m²):
- 40-150
- Longitud de corte del tubo (mm):
- 191-385
- Ancho de la cara de la bolsa (mm):
- 80-200
- Tamaño del fondo de la bolsa (mm):
- 50-100
- Velocidad máx. (bolsas/min):
- 250
-
Modelo:
SBH150B+DL01 - Grosor del papel (g/m²):
- 40-150
- Longitud de corte del tubo (mm):
- 191-430
- Ancho de la cara de la bolsa (mm):
- 80-200
- Tamaño del fondo de la bolsa (mm):
- 45-100
- Velocidad máx. (bolsas/min):
- 250
-
Modelo:
SBH330+DL02 - Grosor del papel (g/m²):
- 45-180
- Longitud de corte del tubo (mm):
- 280-540
- Ancho de la cara de la bolsa (mm):
- 120-330
- Tamaño del fondo de la bolsa (mm):
- 70-150
- Velocidad máx. (bolsas/min):
- 230
-
Modelo:
SBH330B+DL02 - Grosor del papel (g/m²):
- 50-180
- Longitud de corte del tubo (mm):
- 280-540
- Ancho de la cara de la bolsa (mm):
- 150-330
- Tamaño del fondo de la bolsa (mm):
- 70-180
- Velocidad máx. (bolsas/min):
- 220
-
Modelo:
SBH450B+DL03 - Grosor del papel (g/m²):
- 70-180
- Longitud de corte del tubo (mm):
- 368-762
- Ancho de la cara de la bolsa (mm):
- 200-450
- Tamaño del fondo de la bolsa (mm):
- 90-205
- Velocidad máx. (bolsas/min):
- 220
-
Modelo:
SBH450C+DL03 - Grosor del papel (g/m²):
- 70-180
- Longitud de corte del tubo (mm):
- 368-762
- Ancho de la cara de la bolsa (mm):
- 200-450
- Tamaño del fondo de la bolsa (mm):
- 120-260
- Velocidad máx. (bolsas/min):
- 220
| Información técnica |
|
|
|
|
|
|
| Ancho del rollo de papel (mm) | 280-640 | 280-640 | 405-1050 | 465-1050 | 610-1310 | 690-1310 |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Grosor del papel (gsm) | 40-150 | 40-150 | 45-180 | 50-180 | 70-180 | 70-180 |
| Longitud de corte del tubo (mm) | 191-385 | 191-430 | 280-540 | 280-540 | 368-762 | 368-762 |
| Ancho de la cara de la bolsa (mm) | 80-200 | 80-200 | 120-330 | 150-330 | 200-450 | 200-450 |
| Tamaño del fondo de la bolsa (mm) | 50-100 | 45-100 | 70-150 | 70-180 | 90-205 | 120-260 |
| Velocidad máx. (bolsas/min) | 250 | 250 | 230 | 220 | 160 | 160 |
| Energía total (kW) | 15.75 | 15.25 | 21.5 | 21.5 | 25.8 | 25.8 |
| Peso de la máquina (kW) | aprox 8600 | aprox 8600 | aprox 11500 | aprox 12000 | aprox 14000 | aprox 14000 |
| Tamaño de la máquina ((L×An×Al)m) | 14.6×2.6×1.96 | 14.6×2.6×1.96 | 17.5×3.1×1.96 | 17.5×3.1×1.96 | 19×3.9×2 | 19×3.9×2 |
| Tres tipos de sello inferior | sí | sí | sí | sí | sí (Dos) | sí (Dos) |
| Dispositivo de corte servo del borde | Sí | Sí | Sí | Sí | no | no |
Características
- La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
- Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
- Dos secciones de soporte de riel están equipadas con un sistema de tensión RE italiano y sistema de guía WEB BST alemán para poder reducir los desechos y mejorar la eficiencia.
- La bolsa para hacer bolsas de papel de dos pliegues puede producir corte transversal en el fondo.
- Las bolsas con dos pliegues tienen pegado total o parcial entre los pliegues.
