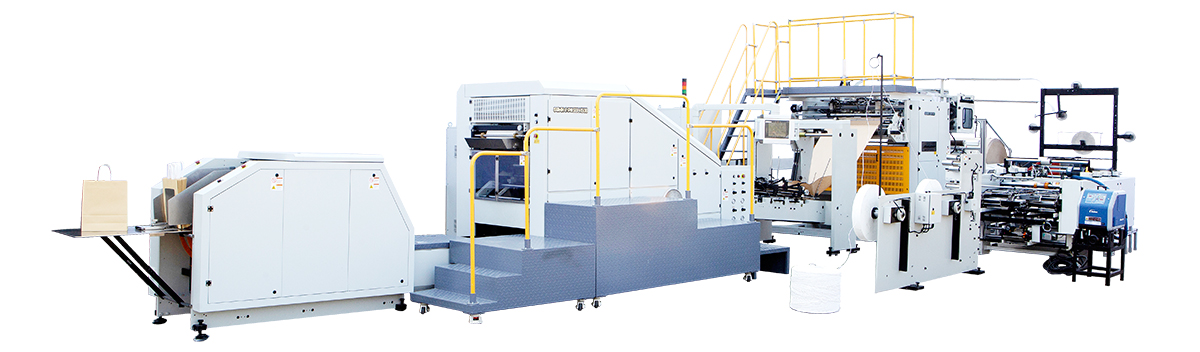

Máquina para fabricar bolsas de papel con manija enrollada automática, tipo rollo continuo, SBH330B/450B-HD

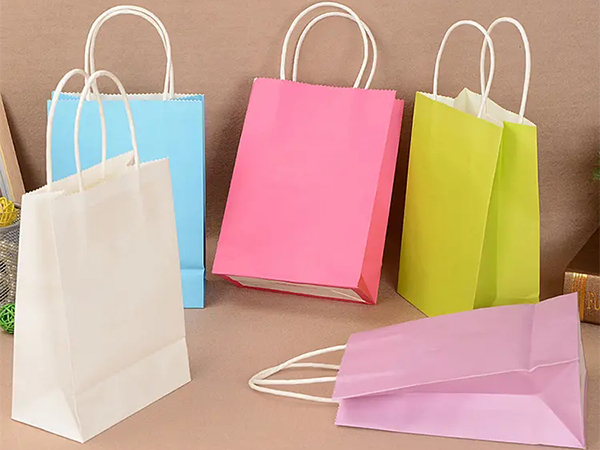

Esta máquina está diseñada para producir bolsas de papel de fondo cuadrado con una manija enrollada a partir de rollos de papel, rollos de parches de papel y cuerda de papel. Al implementar la producción de la manija, la aplicación de la manija, el formado de tubo, el corte de tubo y el perfilado de tubo con un proceso totalmente automático, esta máquina es especialmente adecuada para producir bolsas para envasar alimentos, ropa y productos de lujo.
-

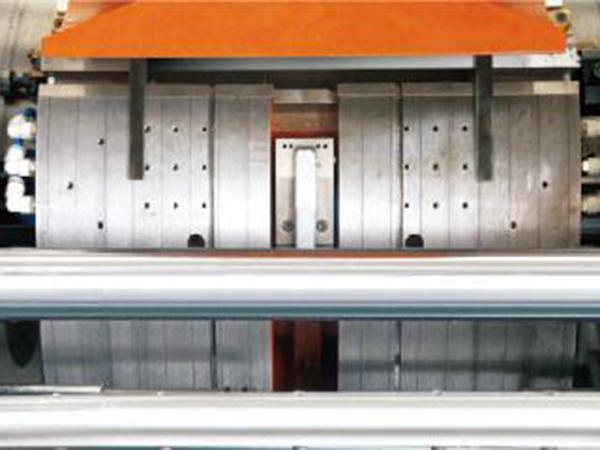

Tambor de formado de fondo con asistencia de vacío
-

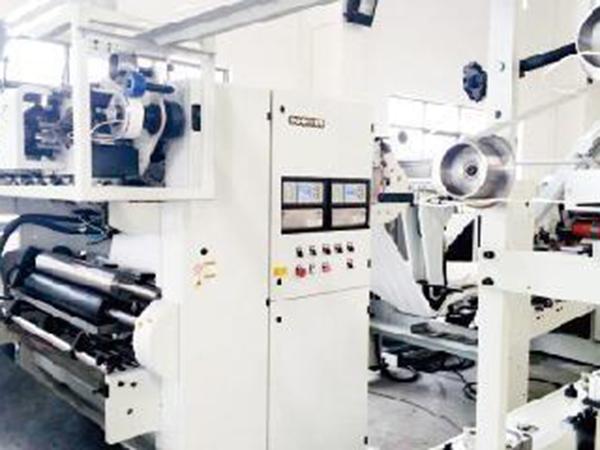

Unidad para manija enrollada
-

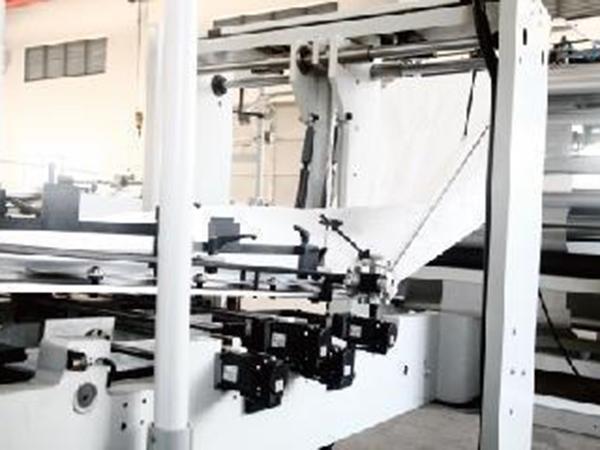

Dispositivo de placa motorizada servo, ajuste del ancho de la superficie y el tamaño del escudete automáticamente.

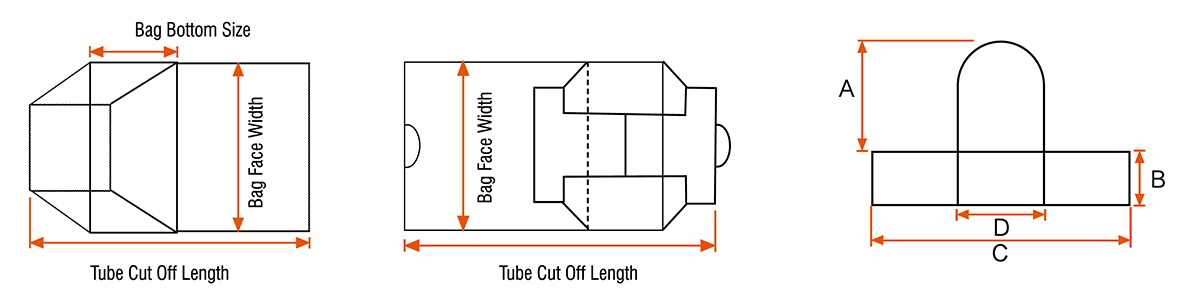

Diagrama esquemático de la bolsa
Información técnica
-
Modelo:
SBH150B-2HD - Grosor del papel (g/m²):
- 40-150
- Longitud de corte del tubo (mm):
- 191-320/191-430(★)
- Ancho de la cara de la bolsa (mm):
- 120-200/80-200(★)
- Tamaño del fondo de la bolsa (mm):
- 45-100
- Velocidad máx. (bolsas/min):
- 150
-
Modelo:
SBH330-2HD - Grosor del papel (g/m²):
- 45-180
- Longitud de corte del tubo (mm):
- 280-430/280-540(★)
- Ancho de la cara de la bolsa (mm):
- 120-330/120-330(★)
- Tamaño del fondo de la bolsa (mm):
- 70-150
- Velocidad máx. (bolsas/min):
- 150
-
Modelo:
SBH330-5HD - Grosor del papel (g/m²):
- 45-180
- Longitud de corte del tubo (mm):
- 280-430/280-540(★)
- Ancho de la cara de la bolsa (mm):
- 180-330/120-330(★)
- Tamaño del fondo de la bolsa (mm):
- 70-150
- Velocidad máx. (bolsas/min):
- 150
-
Modelo:
SBH330B-5HD - Grosor del papel (g/m²):
- 50-180
- Longitud de corte del tubo (mm):
- 280-430/280-50(★)
- Ancho de la cara de la bolsa (mm):
- 180-330/150-330(★)
- Tamaño del fondo de la bolsa (mm):
- 70-180
- Velocidad máx. (bolsas/min):
- 150
-
Modelo:
SBH330BPro-5HD - Grosor del papel (g/m²):
- 50-180
- Longitud de corte del tubo (mm):
- 280-430/280-530(★)
- Ancho de la cara de la bolsa (mm):
- 180-330/150-330(★)
- Tamaño del fondo de la bolsa (mm):
- 90-180
- Velocidad máx. (bolsas/min):
- 150
-
Modelo:
SBH450B-5HD - Grosor del papel (g/m²):
- 70-180
- Longitud de corte del tubo (mm):
- 380-640/368-762(★)
- Ancho de la cara de la bolsa (mm):
- 230-450/200-450(★)
- Tamaño del fondo de la bolsa (mm):
- 90-205
- Velocidad máx. (bolsas/min):
- 120
-
Modelo:
SBH450B-6HD - Grosor del papel (g/m²):
- 70-180
- Longitud de corte del tubo (mm):
- 380-640/368-762(★)
- Ancho de la cara de la bolsa (mm):
- 230-450/200-450(★)
- Tamaño del fondo de la bolsa (mm):
- 90-205
- Velocidad máx. (bolsas/min):
- 120
-
Modelo:
SBH450C-5HD - Grosor del papel (g/m²):
- 70-180
- Longitud de corte del tubo (mm):
- 380-640/368-762(★)
- Ancho de la cara de la bolsa (mm):
- 230-450/200-450(★)
- Tamaño del fondo de la bolsa (mm):
- 120-260
- Velocidad máx. (bolsas/min):
- 120
-
Modelo:
SBH450C-6HD - Grosor del papel (g/m²):
- 80-180
- Longitud de corte del tubo (mm):
- 380-640/368-762(★)
- Ancho de la cara de la bolsa (mm):
- 230-450/200-450(★)
- Tamaño del fondo de la bolsa (mm):
- 120-260
- Velocidad máx. (bolsas/min):
- 120
| Información técnica |
|
|
|
|
|
|
|
|
|
| Ancho del rollo de papel (mm) | 420-640 | 430-1050 | 550-1050 | 550-1050 | 570-1050 | 670-1310 | 670-1310 | 730-1310 | 730-1310 |
| 280-640(★) | 405-1050(★) | 405-1050(★) | 465-1050(★) | 505-1050(★) | 610-1310(★) | 610-1310(★) | 690-1310(★) | 690-1310(★) | |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Grosor del papel (gsm) | 40-150 | 45-180 | 45-180 | 50-180 | 50-180 | 70-180 | 70-180 | 70-180 | 80-180 |
| Longitud de corte del tubo (mm) | 191-320 | 280-430 | 280-430 | 280-430 | 280-430 | 380-640 | 380-640 | 380-640 | 380-640 |
| 191-430(★) | 280-540(★) | 280-540(★) | 280-540(★) | 280-540(★) | 368-762(★) | 368-762(★) | 368-762(★) | 368-762(★) | |
| Ancho de la cara de la bolsa (mm) | 120-200 | 120-330 | 180-330 | 180-330 | 180-330 | 230-450 | 230-450 | 230-450 | 230-450 |
| 80-200(★) | 120-330(★) | 120-330(★) | 150-330(★) | 150-330(★) | 200-450(★) | 200-450(★) | 200-450(★) | 200-450(★) | |
| Tamaño del fondo de la bolsa (mm) | 45-100 | 70-150 | 70-150 | 70-180 | 90-180 | 90-205 | 90-205 | 120-260 | 120-260 |
| Altura de la cuerda del mango (A) (mm) | 102/115/125 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 115/125/140/150 | 102/115/125/140 | 115/125/140/150 |
| Longitud de parche del mango (C) (mm) | 95.25 | 95.25 | 152.4 | 152.4 | 152.4 | 152.4 | 190.5 | 152.4 | 190.5 |
| Ancho de parche del mango (B) (mm) | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 |
| Paso de cuerda (D) (mm) | 47.6 | 47.6 | 76 | 76 | 76 | 76 | 95 | 76 | 95 |
| Diámetro de la cuerda del mango (mm) | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 |
| Diámetro del rollo de parche de papel del mango (mm) | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 |
| Ancho del rollo de parche de papel de mango (mm) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| Grosor del parche de papel de mango (gsm) | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 |
| Velocidad máx. (bolsas/min) | 150 | 150 | 150 | 150 | 150 | 120 | 120 | 120 | 120 |
| Potencia total (kW) | 24.5 | 30.5 | 30.5 | 31.32 | 31.32 | 33.22 | 33.22 | 33.22 | 33.22 |
| Peso de la máquina (kW) | aprox 13000 | aprox 16000 | aprox 16000 | aprox 16000 | aprox 16000 | aprox 18000 | aprox 18000 | aprox 18000 | aprox 18000 |
| Tamaño de la máquina ((L×An×Al)m) | 12×5.5×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 |
| Tres tipos de sello inferior | sí | sí | sí | sí | sí | sí (Dos) | sí (Dos) | sí (Dos) | sí (Dos) |
| Dispositivo de corte servo del borde | sí | sí | sí | sí | sí | con o sin | con o sin | con o sin | con o sin |
| Unidad de impresora flexográfica de 1-4 colores | sí | sí | sí | sí | sí | sí | sí | sí | sí |
| Unidad servo de parche | sí | sí | sí | sí | sí | sí | sí | sí | sí |
Nota: "★" significa sin asa.
Características
- El perfilador ajustable servo ajusta automáticamente el ancho de la superficie y el tamaño del escudete, reduciendo significativamente el tiempo de depuración.
- El tambor está equipado con un asistente de vacío para un mejor control durante la formación del fondo de la bolsa.
- La máquina para hacer bolsas está equipada con un sistema de control eléctrico Mitsubishi y controlador de movimiento Mitsubishi (CPU) para poder lograr una alta velocidad y alta precisión, así como también el control de movimiento y una prueba de flujo de producción. Con una pantalla táctil, las funciones operativas resultan claras.
- Equipada con un sistema guía WEB automático BST alemán, esta máquina puede reducir los desechos y mejorar la eficiencia.
- Este modelo está equipado con un sistema adhesivo de pegamento en frío NORDSON americano para el sello lateral de la bolsa. El volumen de pegamento se ajusta automáticamente, al igual que la velocidad de la operación. Ya que el sistema reciclará el pegamento y se limpiará automáticamente, no se desperdicia pegamento.
- La unidad de producción de manijas combina el sistema de pegamento en frío NORDSON Americano y el sistema de pegamento en caliente NORDSON, asegurando que la producción es más económica y eficiente.
- También está equipada con un sistema de lubricación automático.
